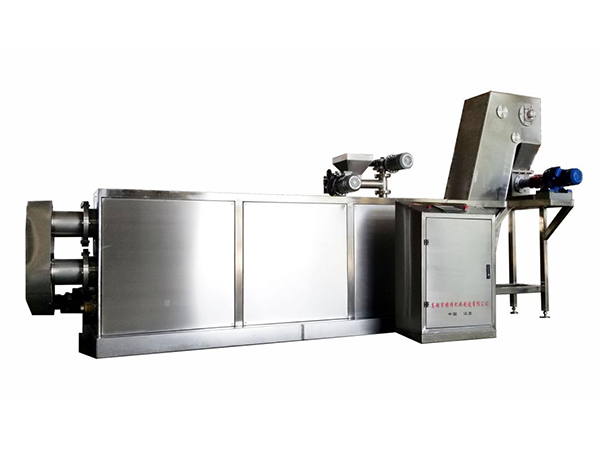

ZFTQ-NA连续逆流折管式提取回收机是集自动进料、自动衡量进液、逆流管式提取机、干渣压榨及干渣出料于一体的全自动化成套装置。该整套设备具有结构独特体积小、提取率高、能耗低及维护成本低等优点。
二、使用范围
ZFTQ-NA连续逆流折管式提取回收机是一种对天然产物（尤其对中药材）中有效成分进行浸出的全新动态提取设备，与冷凝器等辅助设备配用，可同时满足溶媒回收等工艺要求。特别适用于利用溶媒大规模萃取有效成份。

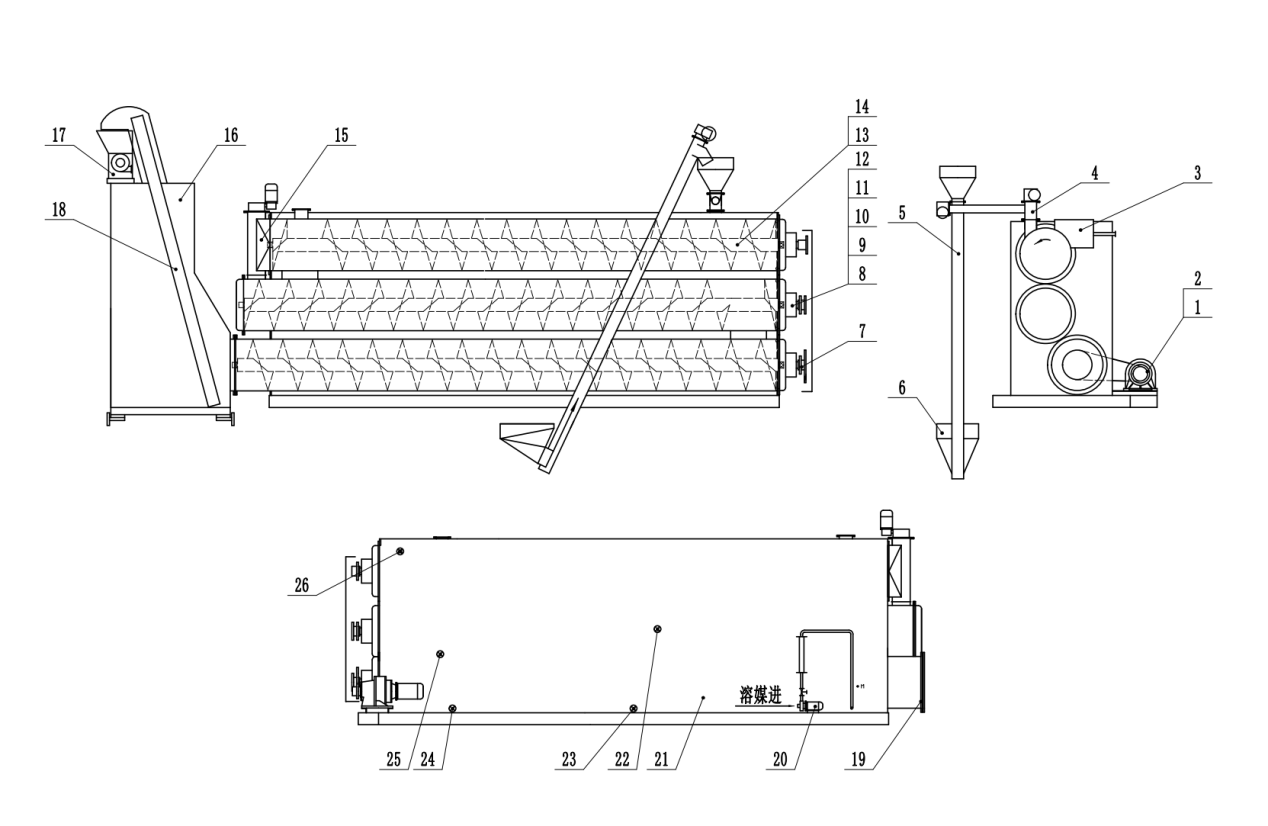

三、设备组成
1 | 减速机 | 8 | 轴承座 | 15 | 外接下料口 | 22 | 夹套蒸汽进 |
2 | 齿轮传动 | 9 | 轴承 | 16 | 水箱 | 23 | 冷凝水出 |
3 | 提取液出口 | 10 | 轴承压盖 | 17 | 压榨机 | 24 | 预冷凝水出 |
4 | 进料输送绞龙 | 11 | 轴套 | 18 | 输送干渣机构 | 25 | 预热蒸汽进 |
5 | 进料提升绞龙 | 12 | 密封件 | 19 | 法兰 | 26 | 浸泡液出 |
6 | 原料进料仓 | 13 | 提取管 | 20 | 溶媒泵 |
|
|
7 | 传动链轮 | 14 | 螺旋轴 | 21 | 保温层 |
|
|
四、同行业设备性能对比
名称/参数 | 多功能提取罐 | 逆流提取机 | 连续逆流折管式提取回收机 |
工作效率 | 间隙 | 连续不间断 | 连续不间断 |
特性 | 浸泡、搅拌 | 逆流直通 | 逆流、折流 |
操控 | 人工、半自动 | 全自动 | 全自动 |
设备布置空间 | — | 20-60米长 | ＜6米 |
提取率 | 一般 | 高于提取罐80% | 高于提取罐 |
液固占比 | ＞15：1 | ＞10：1 | ＞8：1 |
保温方式 | 夹套 | 夹套 | 真空夹套 |
用工 | ≈6人 | ≈4人 | 2-3人 |

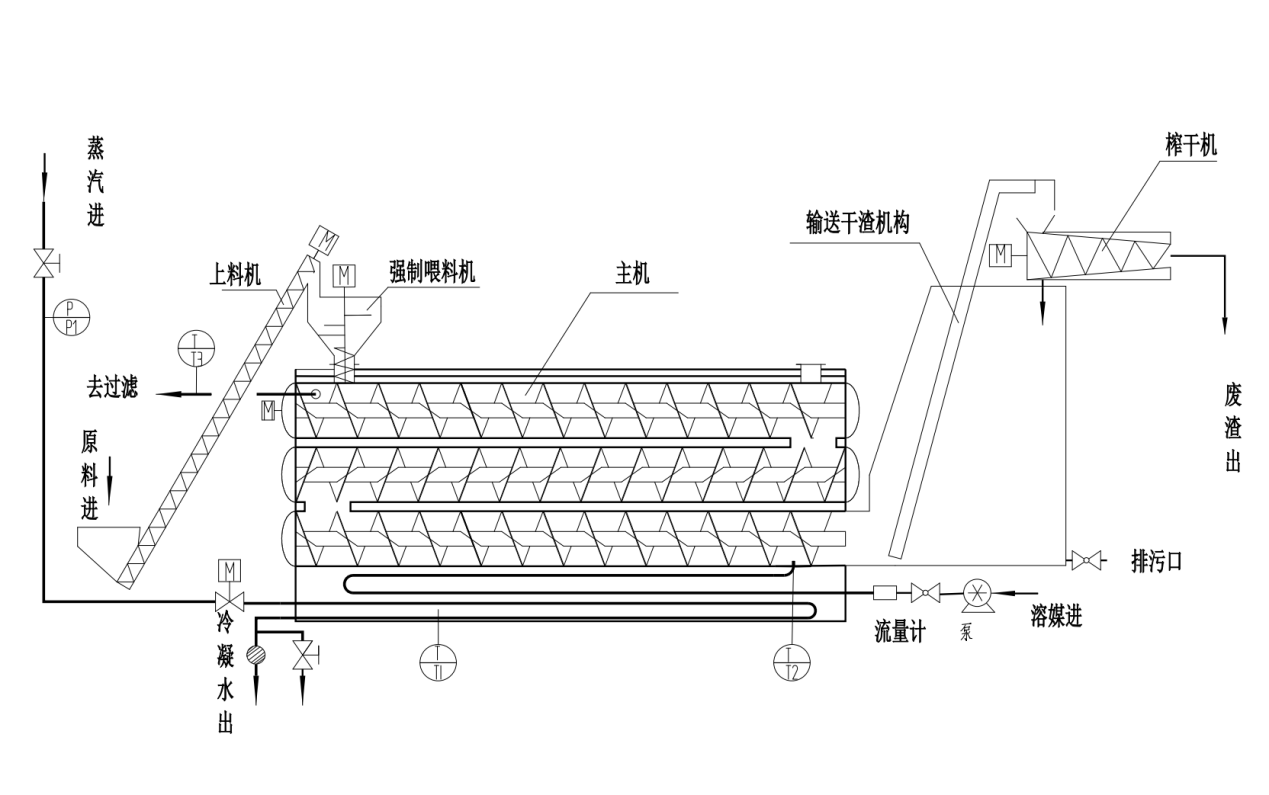

五、简易流程说明
