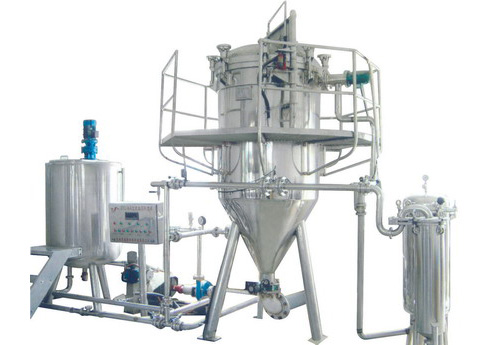

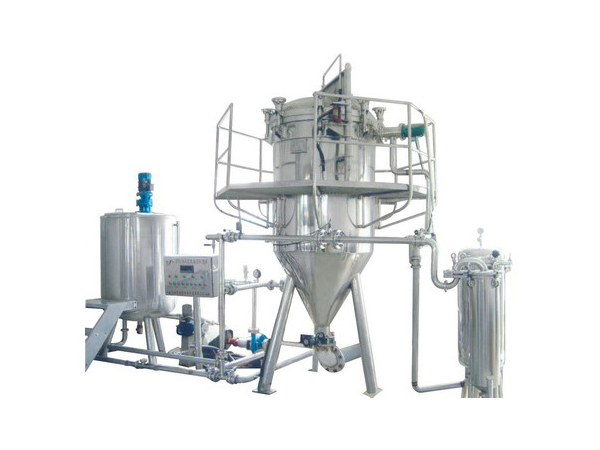

ZFL-NA系列立式硅藻土过滤机

产品参数/ Product parameter

ZFL-NA系列立式加压叶滤机主机外形为一密闭不锈钢罐,内部垂直放置多片滤叶作为过滤元件,通过加压或真空进行过滤。根据不同物料的要求,还可增加助滤剂配制搅拌桶,在滤叶上预敷硅藻土、珍珠岩、活性白土等助滤剂;助滤剂还可按工艺要求以一定比例先与物料混合或在过滤过程中用计量泵按比例不断加入,以提高过滤效率。


应用范围:
  该机广泛应用于医药、生物、化工、石油化工、采矿、油漆和清漆、饮料、酿酒、食品、油脂、调味品以及其他类似液体的过滤。

产品特点:

★机壳密封、垂直滤叶、结构紧凑,运动部件少,易维修保养;
★操作简单方便,清洗、排渣不拆卸,劳动强度低;
★耐腐蚀性能强,经久耐用,使用寿命长。运行平稳,过滤能力高,效果好;
★生产效率高,消耗低,尤其物料损小。

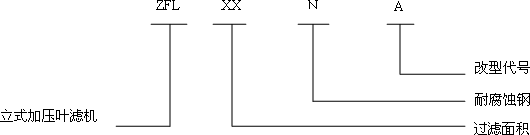

型号编制方法


技术参数:

型号
过滤面积
(m2)
滤叶片数
(片)
过滤能力
(m3/h)
机壳内径(mm)
外形尺寸(mm)
工作压力(Mpa)
整机重量(t)
ZFL3-NA
3
9
2-2.5
500
1800
1000
1630
0.6
1.2
ZFL5-NA
5
9
3-4
600
2000
1400
2650
1.5
ZFL8-NA
8
11
5-7
800
3300
1840
2950
1.8
ZFL12-NA
12
11
8-10
1000
3300
2000
3000
2
ZFL16-NA
16
15
11-13
1000
3300
2000
3000
2.1
ZFL25-NA
25
15
17-20
1200
4800
2950
3800
2.8
ZFL30-NA
30
19
21-24
1200
4800
2950
3800
3.0
ZFL40-NA
40
17
28-32
1400
4800
3000
4200
3.5
ZFL50-NA
50
19
35-40
1400
4800
3000
4200
3.6

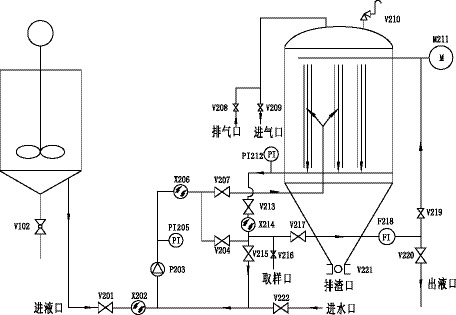

工作原理及工艺流程:

  过滤机主体是由壳体、滤叶、起盖结构、自动清洗排渣装置、输送泵、助滤剂添加泵等组成,过滤时,含助滤剂的滤液通过输送泵进入滤机,在滤叶上形成稳定的滤饼层,悬浮液即经滤饼层微孔进行过滤。

  针对不同的物料和生产工艺,可分别增加助滤剂搅拌循环系统、双层壳体或保温层、振打卸料装置等等。

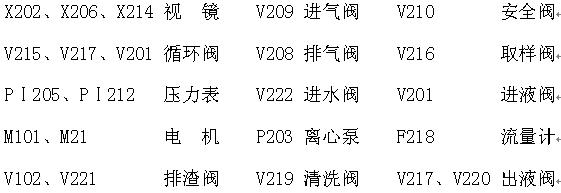

符号说明:
